Ösmaschine 101-70

Ösmaschine für Handbetrieb mit automatischer Ösenzuführung Einsetzbar für Papier, Karton, Kunststoffe, etc. Ideal für Verträge, Urkunden und Etiketten Locht und öst in einem Arbeitsgang (die Öse stanzt das Loch) Einstellbare Rücken- und Seitenanschläge Arbeitstiefe 200 mm bzw. mit Distanzadapter 180 mm (zum Ösen von Tüten und Taschen) Lieferbar für einen Ösendurchmesser im Bereich eines Innendurchmessers von 3 – 7,5 mm Mit selbstlochenden Ösen bis 30 Blatt bei 80 g/m2-Papier bzw. Materialstärke bis 3 mm Mit vorgelochtem Material: bis 80 Blatt bei 80 g/m2-Papier bzw. Materialstärke bis 8 mm Leicht umrüstbar für eine weitere Ösengröße im Bereich von 3 – 7,5 mm Modell 101-80 mit verstellbarem Abstand von 80 bis 200 mm und digitaler Positions-Anzeige
101-70 / 101-80
Ösmaschine 101-70

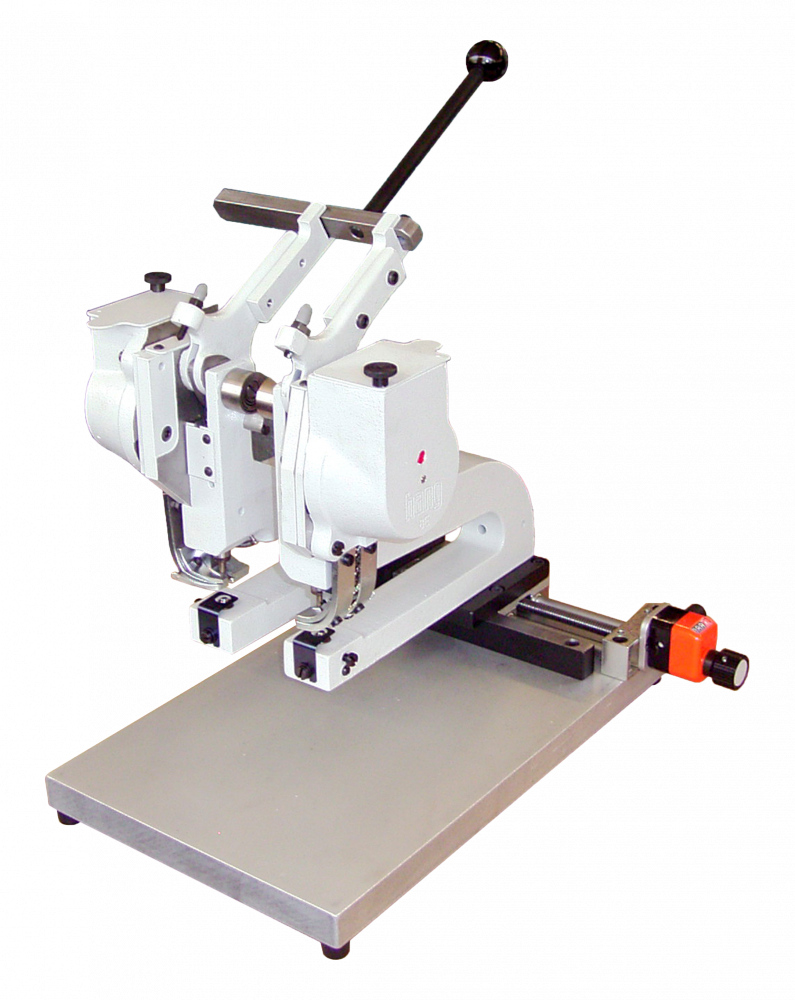

Doppel-Ösmaschine 101-80
Doppel-Ösmaschine 101-80

Technische Daten

Einheit 101-70 101-80
Tiefe mm 470 420
Breite mm 150 400
Höhe mm 440 440
Höhe mit Distanzadapter mm 480 480
Gewicht kg 13 28
Abmessung Auswechselbehälter mm 200/100/80 200/100/80
Gewicht Auswechelbehälter kg 2,4 2,4

Anwendungen



101 70 101 80 uebersicht zeichnung



Öse

Eyelet

2E 3E 4E 5E 24 25 26

min. - max. Blatt

min. - max. sheets

2 – 15 2 – 15 2 – 15 2 – 15 2 – 15 2 – 20 5 – 25
D 4,0 5,0 4,9 5,6 6,7 6,6 7,5
d1 2,5 3,0 3,7 4,1 4,6 4,7 4,7
L 3,2 3,5 2,7 3,1 2,9 3,8 5,7
d2 1,9 2,5 3,0 3,5 4,0 4,0 4,1



Öse

Eyelet

8E 8E/4 8E/5 9E 269 270

min. - max. Blatt

min. - max. sheets

2 – 15 2 – 20 5 – 25 2 – 20   5 – 30 10 – 50
 D  8,0 8,0  8,0  11,3  10,0  10,0
 d1  6,2 6,2  6,2  8,3  5,7  5,8
 L 3,0 4,0  5,0  3,8  5,3 6,9
 d2  5,5 5,5  5,5  7,5  5,0  5,0



Öse

Eyelet

272 271 273

min. - max. Blatt

min. - max. sheets

5 – 30 10 – 50 40 –80
D 10,0 10,0 10,0
d1 6,7 6,7 6,9
L 4,9 7,2 10,0
d2 6,0 6,0 6,0



Öse

Eyelet

Kunststoffösen

904

Kusntstoffösen

906

min. - max. Blatt

min. - max. sheets

5 – 20

Material vorgelocht

material prepunched

10 – 30

Material vorgelocht

material prepunched

D 8,5 11,0
d1 5,4 7,0
L 4,0 5,0
d2 4,5 6,0
