Piccolo 102-00 / 102-04 Basis

Einfachösmaschine für Handbetrieb mit automatischer Ösenzuführung Einsetzbar für Papier, Karton, Kunststoffe, etc. Ideal für Verträge, Urkunden und Etiketten Locht und öst in einem Arbeitsgang (die Öse stanzt das Loch) Einstellbare Rücken- und Seitenanschläge Modell 102-00:
Lieferbar für eine Ösengröße mit Innendurchmesser von 4 mm oder 5,5 mm
Mit selbstlochenden Ösen bis 20 Blatt bei 80 g/m2-Papier bzw. Materialstärke bis 2 mm
Modell 102-04:
Lieferbar für einen Ösendurchmesser im Bereich eines Innendurchmessers von 3 – 7,5 mm
Mit selbstlochenden Ösen bis 30 Blatt bei 80 g/m2-Papier bzw. Materialstärke bis 3 mm
Mit vorgelochtem Material: bis 80 Blatt bei 80 g/m2-Papier bzw. Materialstärke bis 8 mm
Leicht umrüstbar für eine weitere Ösengröße im Bereich von 3 – 7,5 mm
102-00 / 102-04 Basis
Piccolo 102-00 / 102-04 Basis

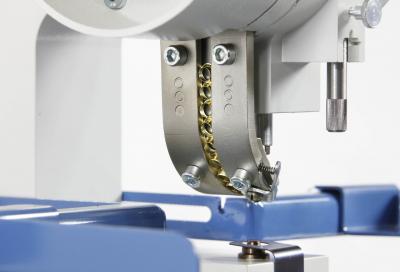

Detailansicht Ösenkanal
Detailansicht Ösenkanal

Technische Daten

Einheit 102-00 102-04
Arbeitstiefe mm 85 85
Breite mm 295 295
Tiefe mm 330 330
Höhe mm 380 380
Gewicht kg 12 12

Anwendungen

Standard-Ösen für die Papierindustrie

piccolo uebersicht zeichnung

Artikel Ösen
   24  25 26

 8E

3 mm

 8E

4 mm

 8E

5 mm

9E   269 270  271  272  273

 904

Kunststoff

D 6,7 6,6 7,5 8 8 8 11,3 10 10 10 10 10 8,5
d1 4,6 4,7 4,7 6,2 6,2 6,2 8,3 5,7 5,8 6,7 6,7 6,9 5,4
L 2,9 3,8 5,7 3 4 5 3,8 5,3 6,9 7,2 4,9 10 4
d2 4 4 4,1 5,5 5,5 5,5 7,5 5 5 6 6 6 4,5

Sonderabmessung auf Anfrage



Artikel Ösen Blatt
  24 25 26

8E

3 mm

8E

4 mm

 8E

5 mm

 9E  269  270  271  272  273

 904

Kunststoff

 Piccolo

102-00 / -20 / -30

 2 – 15  2 – 20   2 – 15   2 – 20               2 - 20v

 Piccolo

102-04 / -28 / -34

     10 – 25 2 - 15   2 – 20  5 – 25 2 – 20  5 – 30 10 – 30s
30 – 50v
10 – 30s
30 – 50v
 5 – 30  40 – 80v

 Piccolo

102-15

 2 – 15 2 – 20   10 – 25  2 – 15  2 – 20 5 – 25  2 – 20  5 – 30 10 – 30s
30 – 50v
10 – 30s
30 – 50v
 5 – 30   2 - 20v

 PiccoStar

102-50

 2 – 15 2 – 20  10 – 25  2 – 15  2 – 20  5 – 25 2 – 20   5 – 30 10 – 30s
30 – 50v

10 – 30s
30 – 50v


 5 – 30   2 - 20v

 PiccoStar

102-60

 2 – 15 2 – 20  10 – 25   2 – 15  2 – 20  5 – 25 2 – 20  5 – 30  10 – 30s
30 – 50v
10 – 30s
30 – 50v
 5 – 30   2 - 20v

s = selbstlochend, v = vorgelocht
