Mehrspindel-Papierbohrmaschine 114-30

mit stufenlos regelbarem Spindelantrieb

Unsere Maschine 114-30 vereinigt viele Vorzüge. Präzision, Schnelligkeit und Flexibilität sind nur drei davon.

Für alle gängigen Standard-Bohrbilder sind die Bohrköpfe durch austauschbare Indexierleisten an der Maschine steckbar. Dies vereinfacht die Umrüstung und verhindert Fehler beim Einstellen der Bohrabstände Präzisionsbohrköpfe 1–4 Stück Bohrerdurchmesser 3–14 mm Verstellbereich der Bohrspindeln von 36–260 mm Maximale Stapelhöhe 65 mm (Bohrerschnittlänge max. 70 mm) Individueller Bohrerlängenausgleich (bis 6 mm) Einlegetiefe 130 mm Schnellklemmung der Papierbohrer Stufenlos regelbare Bohrerdrehzahl mit digitaler Drehzahlanzeige, 260–1800 min-1 Stufenlos regelbare Tischhubgeschwindigkeit Schneller Rückhub Tippbetrieb zum Einrichten der Maschine Maschine fahrbar auf lenkbaren Rollen Arbeitshöhe 950 mm
114-30
Mehrspindel-Papierbohrmaschine 114-30
Manuell betätigter Schiebetisch mit Tabulatoranschlag
Manuell betätigter Schiebetisch mit Tabulatoranschlag

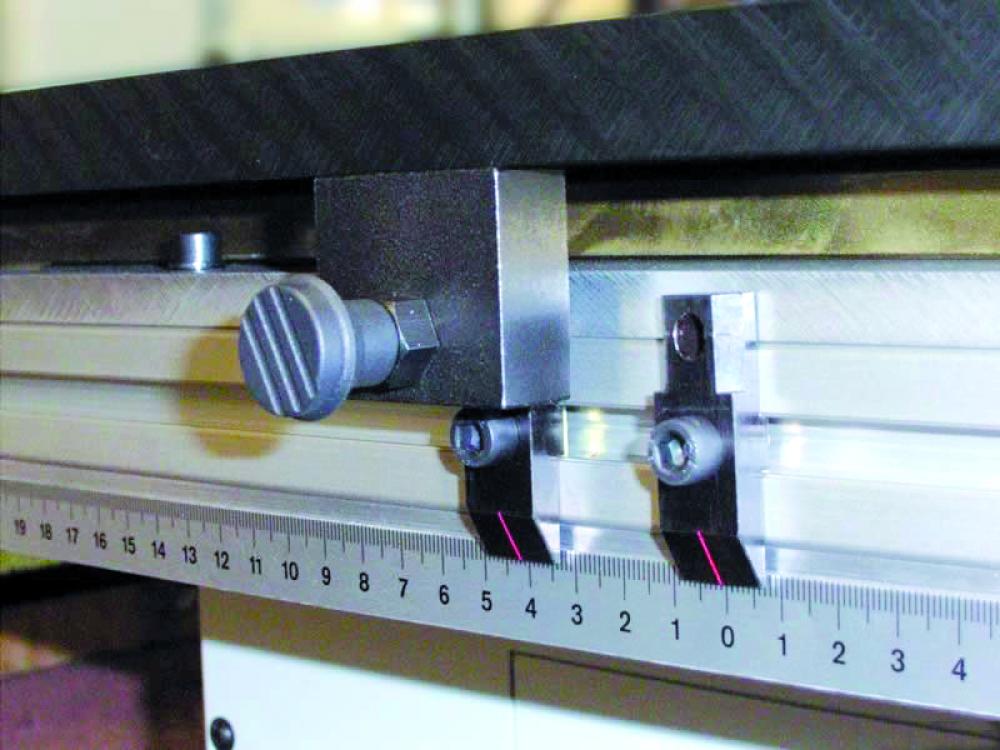

Tiefen- und Seitenanschläge für Feineinstellung mit Positionsanzeige und „Null-Spalt“
Tiefen- und Seitenanschläge für Feineinstellung mit Positionsanzeige und „Null-Spalt“
Bohrer-Kühl- und Schmiereinrichtung mit manuell getaktetem Bohrunterlagenband aus Pappe
Bohrer-Kühl- und Schmiereinrichtung mit manuell getaktetem Bohrunterlagenband aus Pappe
Weitere Optionen

Manuell getaktete Bohrunterlage aus Pappe, 300 m lang

Bohrer-Kühl- und Schmiereinrichtung inkl. Makro-Öl-Dosier- und Vernebelungseinheit, ohne Kompressor

Manuell betätigter Schiebetisch

Bohrerdurchmesser 3–20 mm (Verstellbereich 50–260 mm)

Tischverbreitung/-verlängerung

Sonderbohrköpfe und Mehrspindelbohrköpfe

Tiefen- und Seitenanschläge für Feineinstellung mit Positionsanzeige (0,1 mm Teilung)

Tiefen- und Seitenanschläge mit "Null-Spalt" passen sich selbsttätig dem Tisch an (Einlegetiefe 85 mm)

Zweihandauslösung

Technische Daten

Anzahl der Bohrköpfe Stück 1 - 4
Anzahl der Bohrköpfe in Sonderausführung Stück bis 6
Bohrerdurchmesser mm 3 - 14
Bohrabstand verstellbar mm 36 - 260
Maximale Stapelhöhe mm 65
Einlegetiefe mm 6 - 130
Tischgröße mm 600x480
Bohrerdrehzahl variabel min-1 300 - 1800
Tischhubgeschwindigkeit stufenlos regelbar min-1 4 bis 22
Arbeitshöhe mm 950
Anschlusswert kW 2,6
Gewicht netto kg 470
Geräuschpegel db(A) 72
Sicherheits-Reservierschaltung
Schneller Tischrücklauf
Tippbetrieb
Konstante Bohrvorschubgeschwindigkeit
Exakte Positionierung der Bohrköpfe für Standard-Bohrabstand mit Indexierleiste
Schnellverstellung der Bohrköpfe
Zentrale Bohrerlängeneinstellung
Bohrer-Schnellspannung
Festtisch
Schiebetisch, Verfahrweg Schreibtisch 350 optional
Bohrer-Kühl- und Schmiereinrichtung optional
Bohrunterlagenband aus Pappe, handbetätigt optional
Null-Spalt-Anschläge optional
Seitenanschlag mit Feineinstellung durch digitale Positionsanzeige optional
Tiefenanschlag mit Feineinstellung durch digitale Position
Maschine mit Rollen fahrbar
Sonderbohrköpfe doppelt mit Festabstand ab 18.9 mm optional
Sonderbohrköpfe 3-fach mit Festabstand ab 18.9 mm optional
Sonderbohrköpfe 4-fach mit Festabstand ab 18.9 mm optional
Breite mm 780
Breite mit Bohrunterlagenband mm 900
Tiefe mm 980
Höhe mm 1500
